CC120B帶抽屜標準看樣臺印刷對色光源更新：2018-06-13瀏覽： |
簡介
印刷看樣時印刷操作過程中用于檢查印刷質量的最常用方法。無論是單色印刷還是彩色印刷，操作者都必須經常利用自己的雙眼將印品與樣張反復比較，以找出將印品與樣張的差別，及時校正，確保印刷產品質量。
我們提供印刷行業最為常用的標準光源，符合ISO 3664︰2009行業照明標準要求。高級印刷看樣臺適合于環境要求高的印刷車間或打樣中心，美觀大方，膠印，柔印，凹印等印刷廠都能適用，可以直接看反射稿件。
執行對色時的環境因素的要求
所有將有機會(huì )照身在檢測樣品上的外來光線必須盡量避免，如窗戶在視野范圍內，也應裝上灰色窗簾以遮蔽它，所以在黑房?jì)仁褂脤ι珶粝涫亲顬槔硐氲?。還有一點是經常被忽略的，就是對色燈箱絕不可放置其他雜物。
參數
|
光源 |
符合 ISO3664 國際標準 |
|
色溫類型 |
D50 (5000K) 或 D65 (6500K) |
|
燈管系列 |
Graphica 進口印刷機專用 |
|
顯色指數 |
CRI=98 高顯色力指數 |
|
燈管數量 |
36W × 4 (支) - 帶光源計時器 |
|
材質 |
全金屬材質，用料實在 |
|
工作臺柜 |
整體鈑金結構，厚鈑金，結實穩重一層儲物柜檔，無抽屜 |
|
操作臺面 |
斜面設計，符合視覺觀測習慣 |
|
吊射光源 |
鋁合金型材，流線型設計，美觀大方進口反光板，勻光蓋板，光照均勻 |
|
外形尺寸 |
133 cm × 102 cm × 216 cm(長度) × (寬度) × (高度) |
|
臺面尺寸 |
133 cm × 102 cm × 216 cm(長度) × (寬度) × (高度) |
|
豎面尺寸 |
133 cm × 97 cm (幅長 × 幅高) |
簡易故障排除
打開開關光源不亮？
1 電源線是否完好并插入插座；
2 燈管燈座卡位可能松動，轉緊；
3 燈管是否破損或燒壞，更換燈管。
板面反光暗淡？
用干凈柔軟的布擦凈。
光源計數器不計數？
按復位鍵，重新啟動一下。
安裝說明
|
1.將右下支架平放于地面 |
2.安裝后擋板，按箭頭方向固定后擋板螺絲。 |
|
3.安裝儲物板，按箭頭方向固定儲物板螺絲。 |
4.安裝左下支架，按箭頭方向固定左下支架螺絲。 |
|
5.將支架正立，安裝桌面板，按箭頭方向固定桌面板螺絲。 |
6.安裝左、右上支架，按箭頭方向插入上支架。 |
|
7.安裝背板，按箭頭方向固定背板螺絲。 |
8.安裝上擋板1，按箭頭方向固定螺絲。 |
|
9.安裝上擋板2，按箭頭方向固定螺絲。 |
10.安裝光源箱，按箭頭方向固定手擰螺絲。 |
|

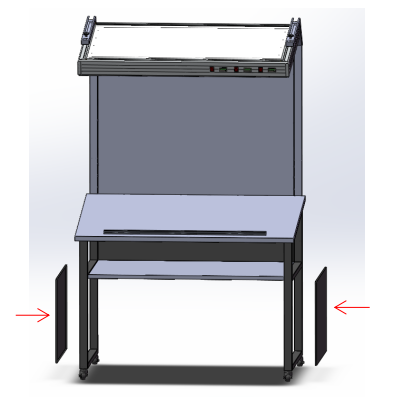

11.安裝下左右擋板，按箭頭方向固定螺絲。
|

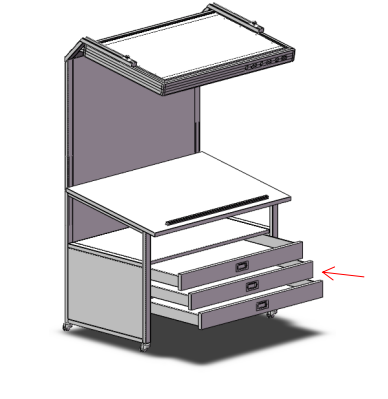

12.最后將抽屜軌道對齊，按箭頭方向插入抽屜。
|
