可編程圖像測試云臺

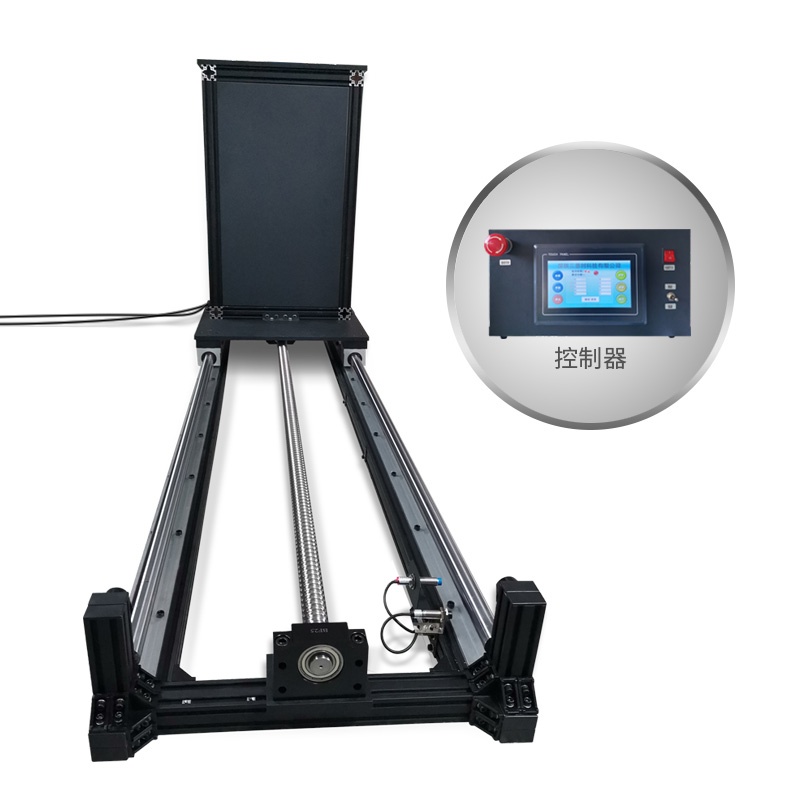

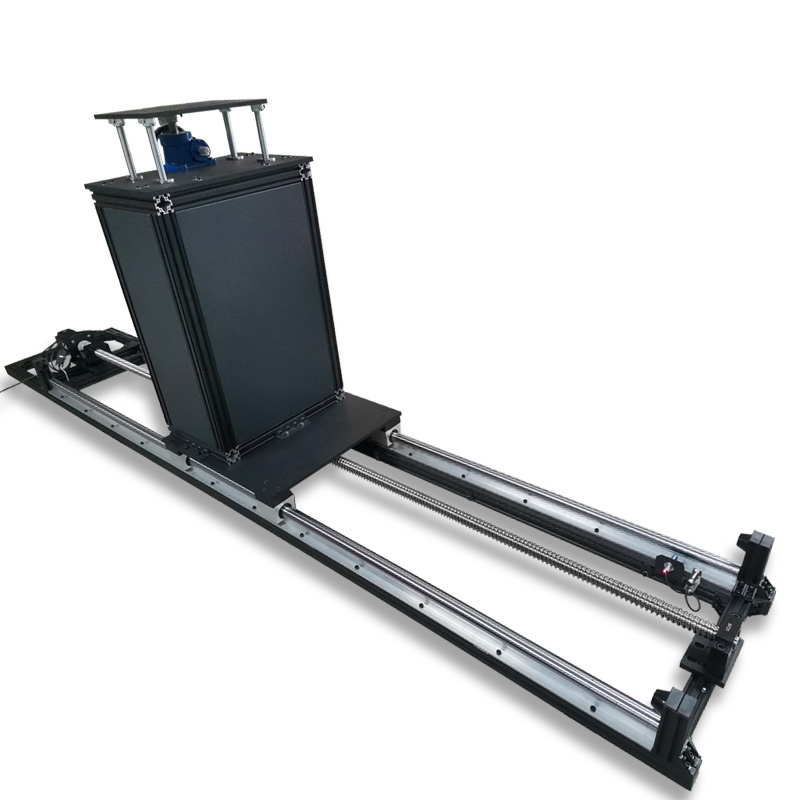

可編程圖像測試云臺是深圳市三恩時科技有限公司研制的攝像頭測試專用產品，可配合本公司生產的大尺寸圖像測試卡進行攝像頭模組性能測試，適用于專業的攝像頭性能測試實驗室、第三方檢測機構、大學等行業研究機構?？删幊虉D像測試云臺由精密伺服電機、絲桿導軌、可編程觸摸控制器、升降控制模塊、相機安裝模塊等主要部件組成，可實現指令自動化控制與手動控制，能夠提高企業、實驗室攝像頭性能檢測效率以及測量結果的穩定性、重復性。

可編程圖像測試云臺特點：

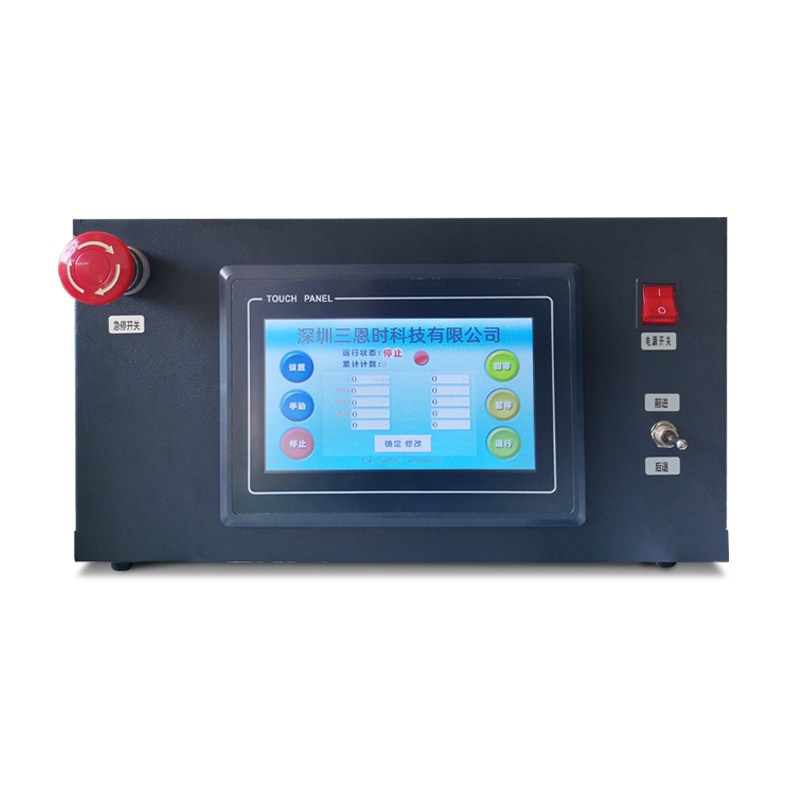

1.主控系統采用7寸觸控彩色顯示屏，操作方便、編程簡單；

2.采用精密伺服電機、滾珠絲桿傳動，云臺運動精度達0.05mm以上，測試更精確；

3.可實現編程指令自動化控制和手動控制，兩種操作方式任意切換；

4.產品前后行程范圍0-1700mm，上下高度可調范圍1000-1680mm，滿足多種場景需求；

5.相機安裝模塊可進行拓展，適應不同型號、種類相機、攝像頭產品測試；

可編程圖像測試云臺規格：

1.平臺主體支架尺寸（長寬高）：2954mm*500mm*996mm；

2.編程控制器尺寸（長寬高）：449mm*265mm*211mm；

3.云臺使用環境：0-30℃，相對濕度85%以下（非冷凝）；

4.電壓及功率：AC220V 50/60Hz，最大功率500W。

5.凈重：標配130Kg。

可編程圖像測試云臺操作簡要說明（詳情請參閱產品使用說明書）：

1.通電之前請確認連接符合本產品的電源，分別連接電源線、8芯航插、15針串口、3芯航插和4芯航插；

2.打開電源開關；

3.升降平臺高度調節方法：調節升降平臺高度時搖動升降平臺手柄便；

4.手動控制方法：向上撥動手動控制開關，平臺向前進；向下?lián)軇?dòng)手動控制開關，平臺向后退。

5.云臺最大移動速度200mm/s，移動精度0.05mm。前后行程范圍0-1700 mm；高度調整范圍1000-1680mm；

6.可自編程存儲運行指令，保存后實現指令自動化控制，指令設置請注意行程及移動速度；

可編程圖像測試云臺維護保養

1.圖像測試云臺的免費保修期為壹年。

2.圖像測試云臺進行維護時，應關閉主電源并拔掉電源線。

3.請定期（建議每月一次）對平臺進行清理、清潔，使用干凈抹布，擦凈絲桿和軌道上面的油污，之后在絲桿和軌道上均勻涂抹適量潤滑油脂。

可編程圖像測試云臺意外處理

1.圖像測試云臺在運行過程中，如果遇到意外請迅速按下急停開關。

2.平臺在指令自動運行之前，需要先點擊回零使平臺回到零點位，再運行程序。

3.平臺在運行過程中，不小心觸碰到正負限位，平臺將自動停止運行。此時應先關閉電源開關，用手轉動電機聯軸器，使平臺脫離正負限位感應位置，然后打開電源開關點擊回零，使平臺回到零點位。

4.如遇其他故障請及時聯系三恩時可編程圖像測試云臺廠家，不可自行更換配件，以免產生安全隱患或導致?lián)p壞。

可編程圖像測試云臺注意事項

1.在使用前請查看背面的電源標簽。

2.平臺與易燃之間有足夠的安全距離。

3.平臺應放置在通風陰涼、安全的地方使用。

4.注意防潮，應保持云臺使用周?chē)h(huán)境干燥。

5.可用干凈、不起毛的白布去除平臺表面的污漬，禁用化學溶劑擦拭和用硬物刮擦。

6.對平臺進行維護保養及更換配件時，應切斷主電源。

圖像測試云臺產品標配裝箱清單

裝箱物品      數量

平臺支架       1 套

升降平臺       1 套

控制箱         1 個

電源線         1 根

4mm           內六角扳手1 把

使用說明書     1 本

合格證、保修卡 1 份
